Fundamentet til store horisontale laster
GROUNDPLUG HE FUNDAMENTET ANVENDES PRIMÆRT TIL STØJSKÆRME, AUTOVÆRN, STØRRE SKILTE OG ANDRE PROJEKTER MED STOR HORISONTAL LAST.
SAMLINGEN AF DEN BÆRENDE KONSTRUKTION MED HE ER:
- En stålbjælke i HE profil (typisk HEB/HEA) med ekstra vinger på siderne, som rammes i jorden med en almindelig gravemaskine.
- Unik boltgruppe og fodplade med høj justering til montering af søjle.
- Søjlerne til f.eks. støjskærmen monteres med gevindstang på den justerbare fodplade
- Herefter kan eventuelle paneler monteres
TEKNISK DATA - STANDARDPRODUKTER
| Serien | HE |
|---|---|
| Bredder | 120 - 300 mm |
| Længder | 2000 - 9000 mm |
| Materiale | S235 Stål |
| Behandling | Galvaniseret VFZ iht. ISO EN 1461 |
| Kapacitet | 23 - 370 kN |
*Lastkapaciteter afhænger af installationsdybde, jordbundsforhold og projekttype. Kontakt os for en indledende vurdering af dit projekt.
STANDARD PRODUKTER
GroundPlug International tilbyder 12 standard versioner af GroundPlug HE Fundamenter med en moment kapacitet fra 23kNm til 370 kNm. Standard produkterne HE100 til HE400 er stålkvalitet s355. Længden af fundamentet afgøres af jorden beskaffenhed.
| GroundPlug HE | |
|---|---|
| HEA/B120 L:2000-3000 | HEA/B220 L:3000-9000 |
| HEA/B140 L:2000-3000 | HEA/B240 L:3000-9000 |
| HEA/B160 L:2000-6000 | HEA/B260 L:3000-9000 |
| HEA/B180 L:3000-8000 | HEA/B280 L:3000-9000 |
| HEA/B200 L:3000-9000 | HEA/B300 L:3000-9000 |
Smart fundament
Fleksibel kapacitet
Hurtig installation
Med GroundPlug HE fundamenter kan konstruktioner opsattes på en særlig effektiv måde. Der kan installeres op til 50 GroundPlug HE fundamenter på en dag – en hastighed der ikke kan opnås med betonfundamenter.
Effektiv justering
En justerbar plade mellem GroundPlug HE fundamentet og konstruktionen sikrer en nøjagtig og præcis placering i alle retninger.

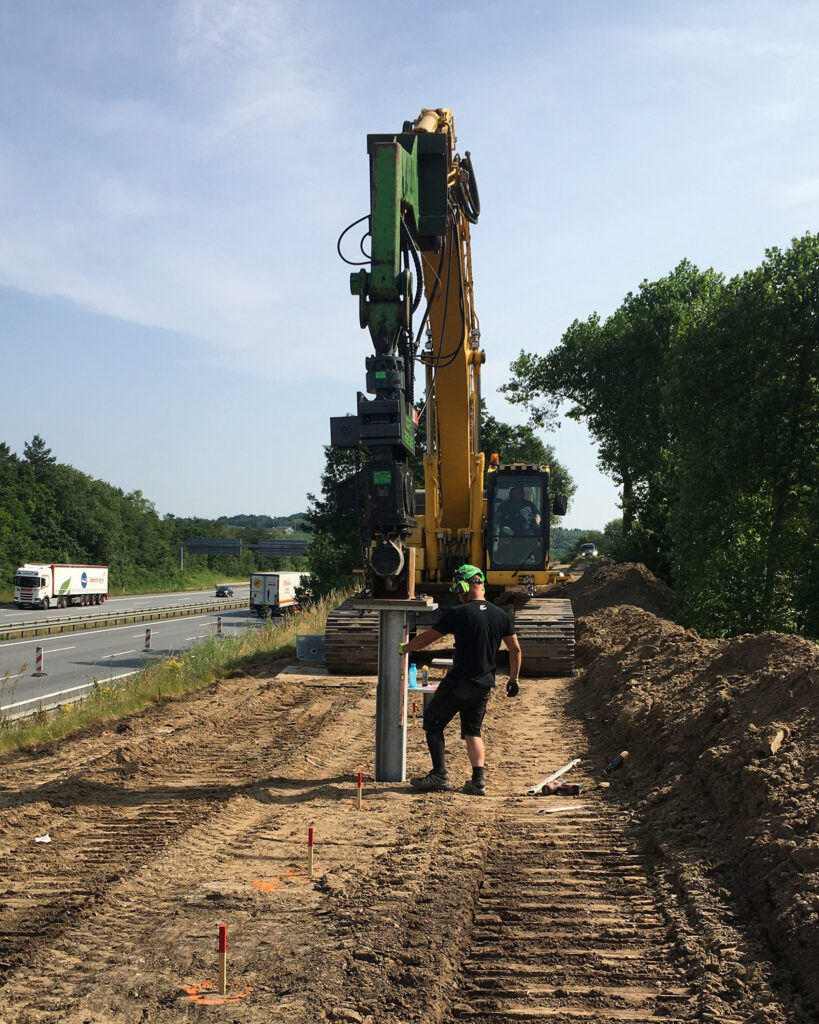

INSTALLATION
GROUNDPLUG INTERNATIONAL KAN MONTERE OP TIL 50 HE FUNDAMENTER OM DAGEN.
I tilfælde af trafikulykker, hvor støjskærmen beskadiges, kan søjlen og fundamentet, i modsætning til traditionelle fundamenter, let tilrettes eller udskiftes.
I et konstruktionsperspektiv tilbyder GroundPlug HE fundamenterne store fordele ift. standard betonfundamenter. Den for GroundPlug HE fundamenter kræver i øvrigt væsentligt mindre ryddet areal for at kunne installeres, og eliminerer større gravearbejde.
GROUNDPLUG HE CASES
DOKUMENTATION
ALLE STÅLFUNDAMENTER FRA GROUNDPLUG ER BASERET PÅ BEREGNINGER I HENHOLD TIL:
EN 1990, EN 1991-1-1, EN 1991-1-3, EN 1991-1-4,EN 1991-2, EN 1993-1-1, EN 1993-1-3, EN, 1993-1-5,EN 1993-1-8, EN 1993-1-9, EN 1993-5, EN 1997-1,EN 1997-2, EN 1794-1.
ANALYTISKE BEREGNINGER OG PRAKTISKE TEST:
- ASTM Standard Betegnelse (ASTMD1143, ASTM D3689, ASTM D3966) of tryk, træk og horisontal last på enkeltstående skruefundamenter. Udført af Applied Foundation Testing (AFT), USA, og CLTTHOMPSON INC, USA.
- NIRAS kapacitets- og jordbundsberegninger, verificeret af LPILE by Ensoft Inc.
Vores ingeniør team kan levere design dokumentation for enhver konstruktion baseret på Europæiske Design Standarder (Eurocodes 0-9) og nationale annekser. Beregninger kan også baseres på gældende amerikanske og Australske Design Standarder.
